屏幕膜材分層缺陷檢測
屏幕生產過程中可能使屏幕上出現亮點、劃痕或附著異物，導致其百分百強制報廢。奕目科技的屏幕缺陷三維檢測方案可通過單次拍照精準定位缺陷的層級信息和三維方位，從根本上防范屏幕缺陷帶來的強制報廢問題。

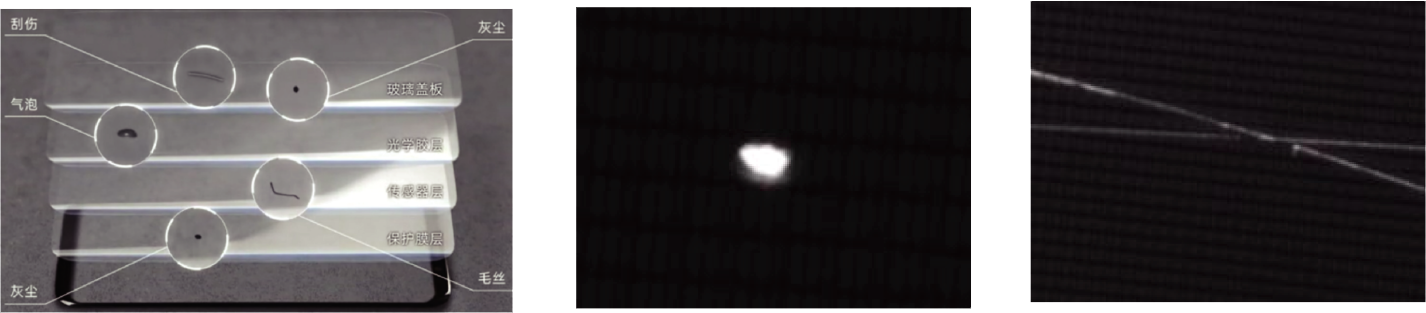

場景實例

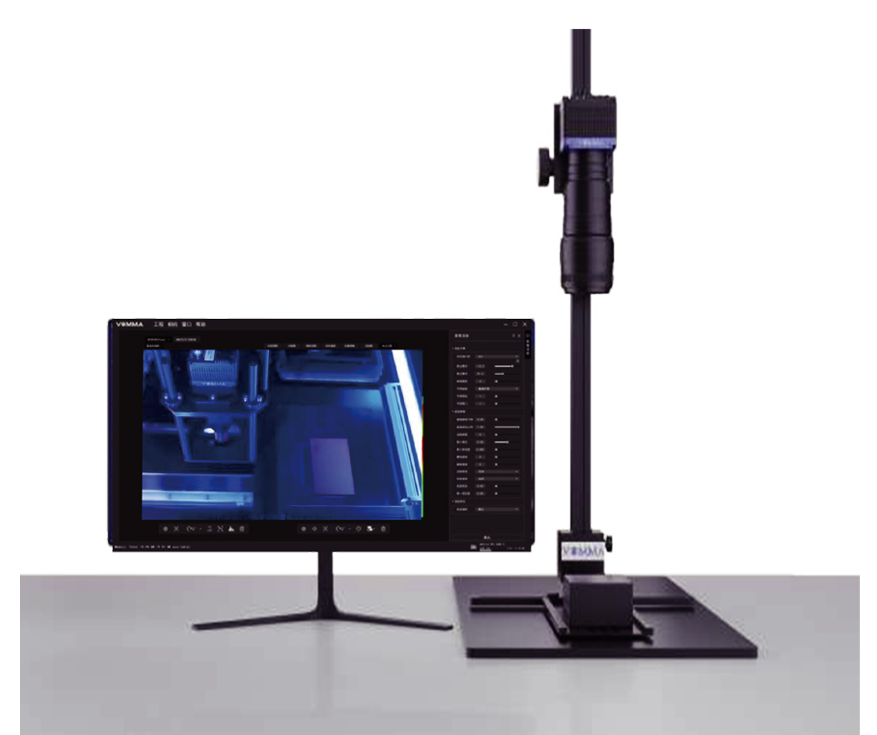

場景方案
| 相機型號 | VA6H-06B1@L4D00CG |
| 可檢屏幕膜材類型 | 偏光片 |
| LCD、OLED、MINILED | |
| 缺陷類型 | 劃痕，氣泡，毛絲，灰塵，壞點等 |
| 可檢屏幕膜材尺寸 | 厚度<1mm |
| 檢測準確率 | 過檢率：≤0.1% |
| 漏檢率：≤0.1% | |
| 檢測效率 | 檢測效率隨產品尺寸變化 |
案例分享
N客戶項目檢測需求
| 項目名稱 | N客戶偏振片缺陷檢測 |
| 產品描述 | 400×200mm2 線偏振片（帶保護膜）； |
| 厚度439μm； | |
| 需求簡述 | 50μm點狀缺陷分層檢出； |
| 需求背景 | 傳統方案無法判定缺陷所在層級，無法起到改善工藝的作用 |
| 項目節奏 | 2021年3月，溝通需求； |
| 2021年11月，投入驗證； | |
| 2022年3月，首套方案驗證通過； | |
| 2022年5月，批量交付； | |
| 產品方案 | 光場相機：VA6H-06B1@L4D00CG |
| 檢測效率 | 2min/片 |
| 產品運行情況 | 截至目前仍穩定運行 |
檢測方案環境要求：
| 內容 | 設計說明 | 參數要求 |
| 來料平坦度 | 配置真空或治具定位，要求產品整體平鋪，平面高度差要求范圍內 | （＜8吋）手機面板＜±30μm； |
| （≥8吋）電視機面板＜±100μm； | ||
| 載物臺平坦度 | （＜8吋）手機面板＜±10μm； | |
| （≥8吋）電視劇面板＜±50μm； | ||
| 相機運動控制 | 相機：可垂直移動； | Z向核載＞2kg； |
| 產品：載物臺可水平移動，并可調平至要求范圍內； | Z向運動重復精度＜1μm； | |
| 工作震動 | 精度要求為＜100μm，需配置防震載物臺及相機結構 | 滿足VC-A防震水平 |
| 相機&光源 | 高電平觸發相機采集并聯動觸發光源 | 響應時間＜10ms |
| 觸發控制 | ||
| 操作系統 | Window10操作系統； | 顯卡驅動更新需為2023年 |
| 更新的顯卡驅動； | ||
| 工控機要求 | 配備獨立顯卡； | 顯卡要求與效率要求相關（最低配置為Nvidia GTX 1650 8Gb） |
| 主板留有額外CXP-6接口； |
