奕目獨家黑科技！徹底顛覆MEMS麥克風芯片檢測行業

發布人：奕目科技發布時間：2021-02-25 閱讀數 (4302)

無線藍牙耳機市場的火爆帶動了芯片及其檢測行業的發展。VOMMA光場相機獨家三維成像技術，給芯片檢測行業帶來重大突破！

1、MEMS麥克風芯片檢測行業現狀

伴隨著蘋果公司近年來陸陸續續推出的第一代AirPods，支持主動降噪的AirPods Pro等產品，TWS（無線藍牙耳機）耳機的行業熱度被迅速引爆。2016—2019年，中國TWS耳機市場規模從3.4億增長到24億美元，復合增長率高達92.4%，預計到2024年全球TWS耳機出貨量將從2020年的超2.5億副增長至5億副以上。TWS耳機行業突飛猛進發展的同時，中國上下游的芯片，傳感器，算法等供應鏈廠商迅速崛起搶占著國內外市場。(數據引用自麥姆斯咨詢報告)

一副TWS耳機的誕生背后需要極長的一條零部件供應鏈的支持，目前來看，主控藍牙芯片、電池、降噪芯片、MEMS麥克風芯片、傳感器五個核心器件是行業需要持續研究投入的重要方向。在MEMS麥克風芯片市場中，奕目科技的主要合作伙伴某無線藍牙耳機頭部企業的客戶包括蘋果，三星等，以高端市場為主。奕目科技與其合作的領域主要針對MEMS麥克風芯片的金線快速檢測，利用VOMMA光場相機特有的三維成像技術，更直觀，更快捷的分辨不良芯片。隨著中國芯片制造行業的不斷發展，芯片檢測行業前景光明，VOMMA光場相機憑借其獨家技術必將在芯片檢測行業內大展拳腳。

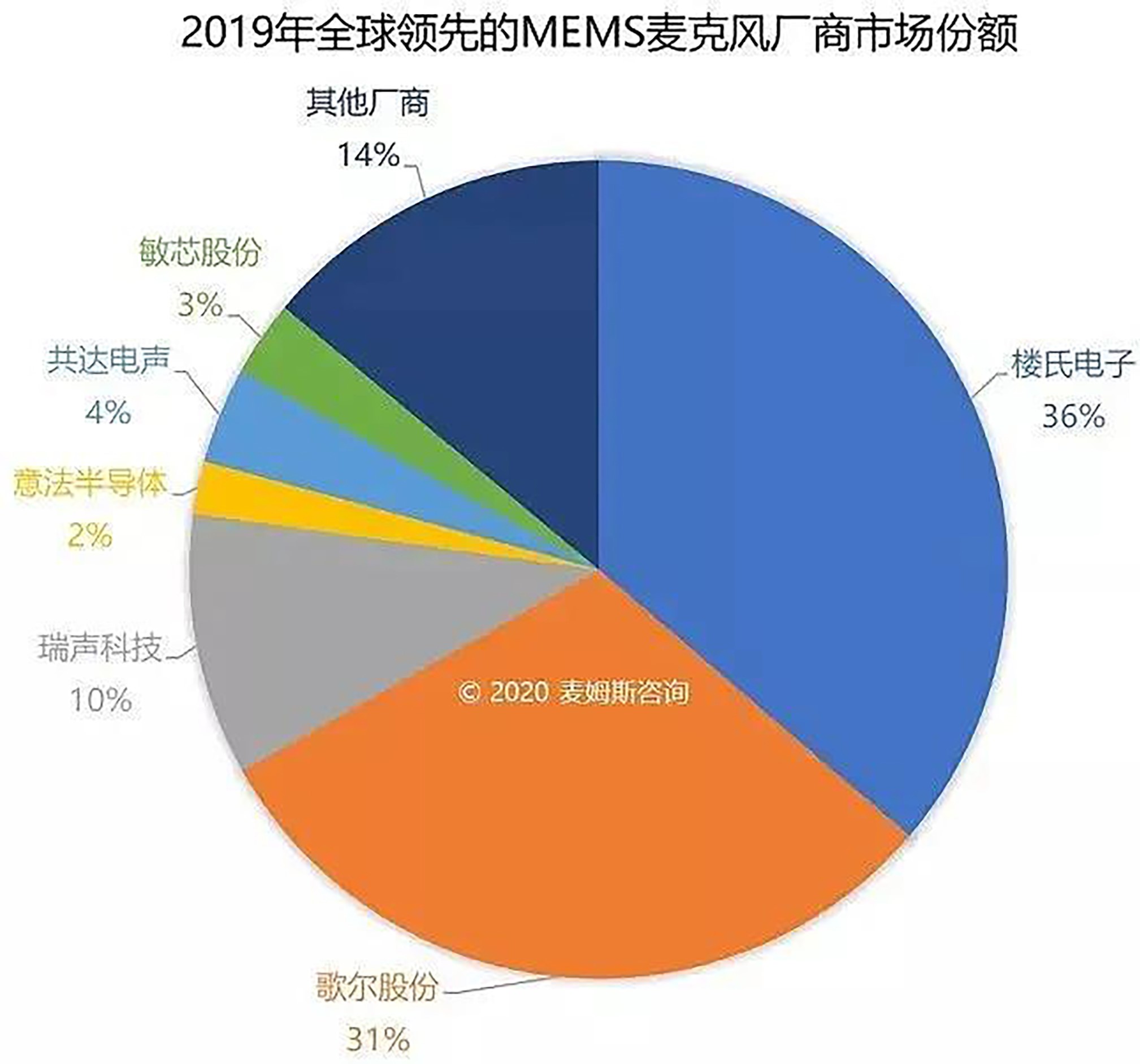

——圖片引用自麥姆斯咨詢報告

2、光場技術原理

簡單的說，空間光線的集合就是光場，我們無時無刻不處在光場的包圍之中。完整描述光場需要七個參數，光線的位置（x，y，z），方向（θ，Ф），波長（λ）和時間。當光場在空氣這種透明介質中傳播時，可以通過光線與兩個平行平面相交所形成兩點的位置，來準確的確定其空間位置。光場相機主透鏡和微透鏡就相當于兩個平行平面，一根線條通過兩個透鏡的折射后就記錄了線的強度，位置和方向信息。

——圖片引用自 “李浩天等 2018. 基于光場三維重構和PSP的曲面壓力測量技術”

VOMMA光場相機采用超高分辨率的微透鏡與CMOS組合，其密集排列的微透鏡類似于蜻蜓的復眼，可以將來自物體各個方向的光折射到不同的像素，從而記錄通過主透鏡的所有三維光線。通過后期軟件處理對光線進行重新追跡，可以自由改變對焦平面、任意視角切換和三維成像。因此，單臺VOMMA光場相機可實現多臺傳統相機環繞拍攝的成像效果，即“單相機、一次拍攝、多重聚焦、多重視角、三維測量/建模”。

蜻蜓復眼

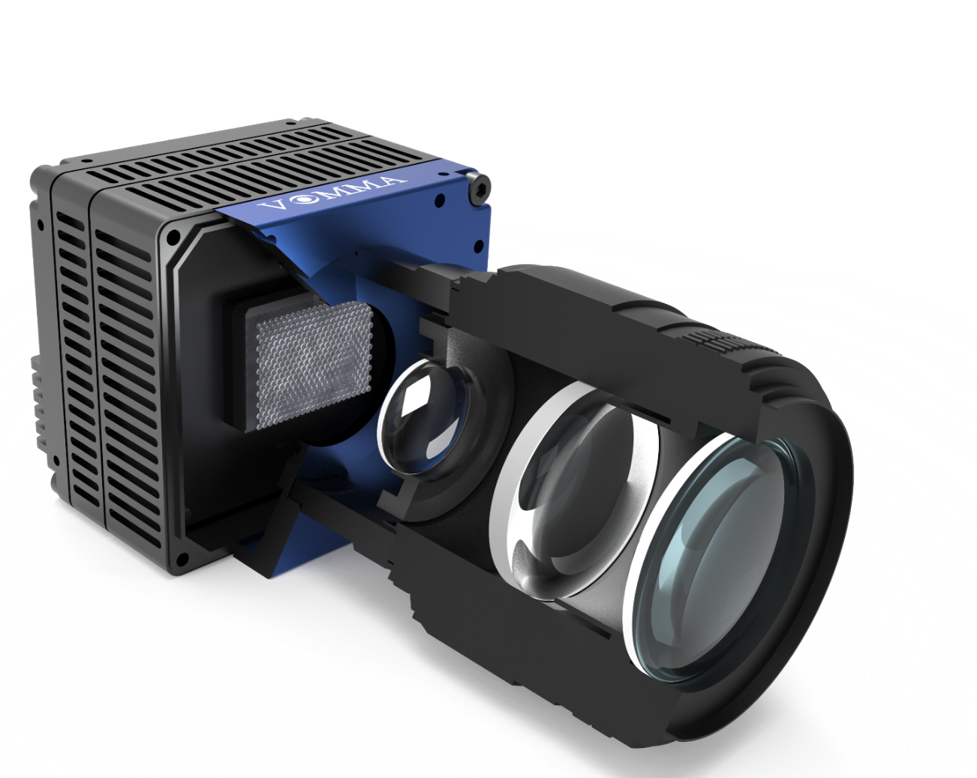

VOMMA光場相機剖面圖


一次拍攝，多重聚焦

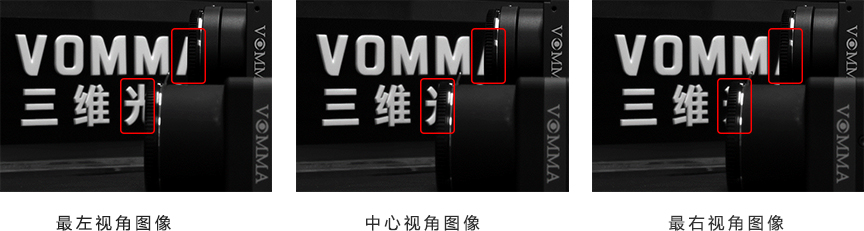

一次拍攝，多重視角

奕目科技已成為全球第二家、國內唯一一家全面掌握光場相機光學設計、封裝制造、光場圖像三維渲染、三維精密快速檢測全部核心技術的光場三維成像科技公司，并且在不斷探索光場相機的不同應用場景。目前最主要應用于芯片的金線檢測上。

3、MEMS麥克風芯片檢測難點

目前大部分MEMS麥克風芯片金線檢測采用的是人眼顯微鏡觀測的2D檢測方案。2D檢測方案能解決漏焊，漏線，并線，斷線等問題，但針對金線腳起，墮線等問題沒有特別好的觀測效果，且人眼觀測效率低，導致芯片檢測的產能不穩定。

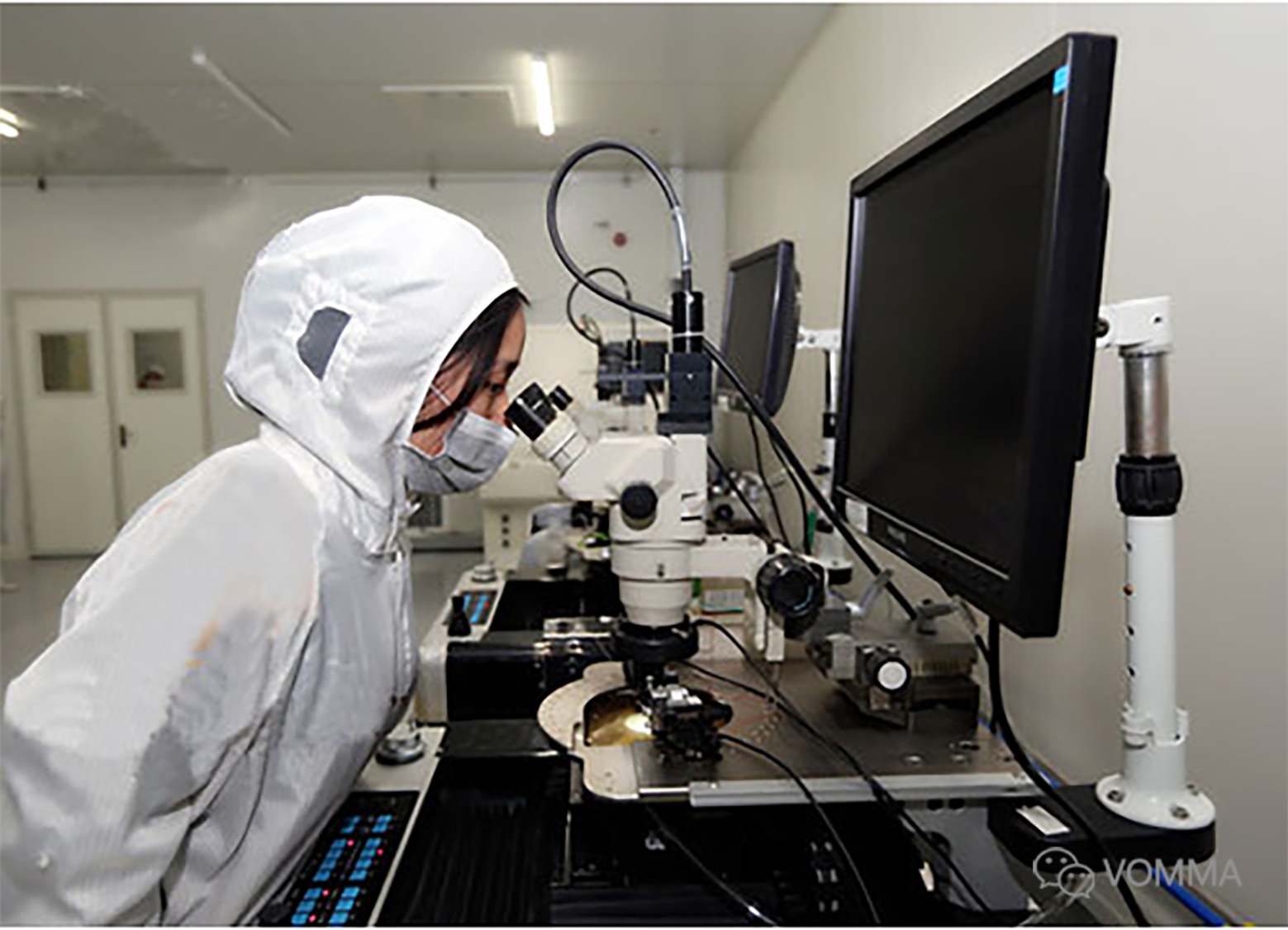

傳統芯片金線檢測方式

4、奕目解決方案

VOMMA芯片檢測項目針對現有檢測難點，依靠特有的光場三維成像技術支持，通過光場相機單次拍攝，輸出金線的三維輪廓數據，高效準確的判斷芯片金線良品情況，提出了能達到多視角，全方位的觀測效果的檢測方案。單次的金線檢測耗時僅為0.5s，大大提升了芯片檢測的速度和準確率。


芯片金線三維輪廓數據

（VOMMA光場相機單次拍攝）

奕目科技的VOMMA光場相機檢測方案極大提升了芯片金線檢測的效率與精度，對于整個芯片檢測行業來說是顛覆性突破。目前已與某無線藍牙耳機頭部企業在芯片檢測上達成深度合作。

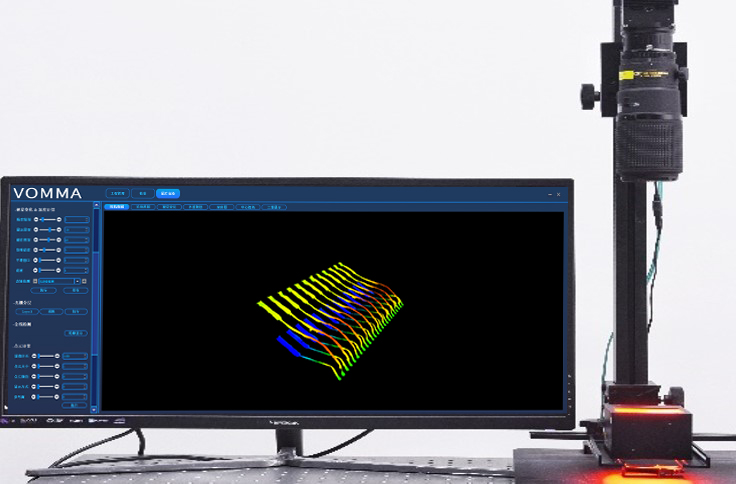

VOMMA光場相機芯片三維檢測系統圖

5、MEMS麥克風芯片金線檢測效果展示

芯片金線的缺陷類型包括漏焊，漏線，并線，斷線，墮線，腳起等，下面逐一為大家展示VOMMA光場相機檢測的效果。

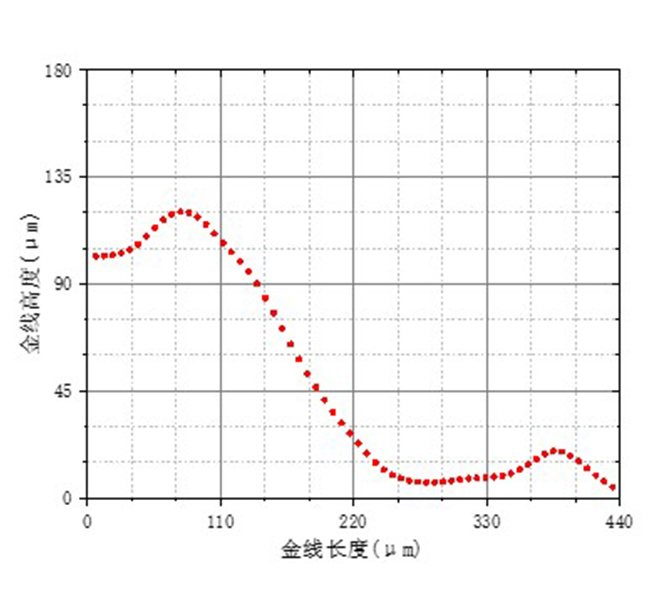

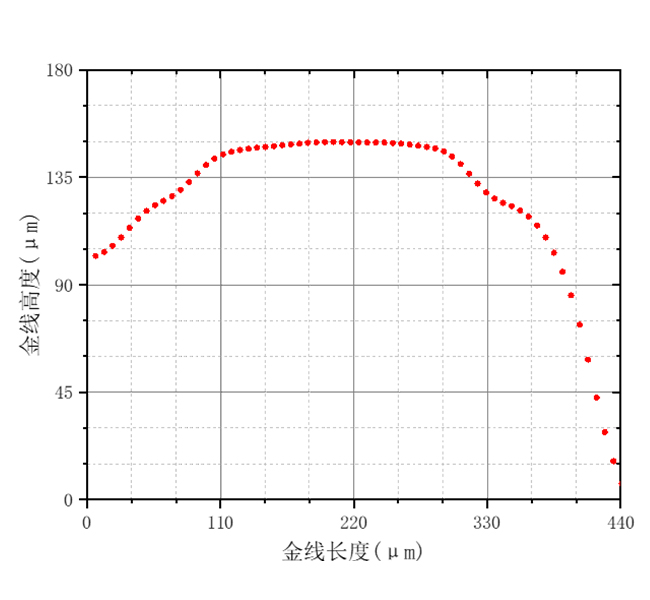

正常金線

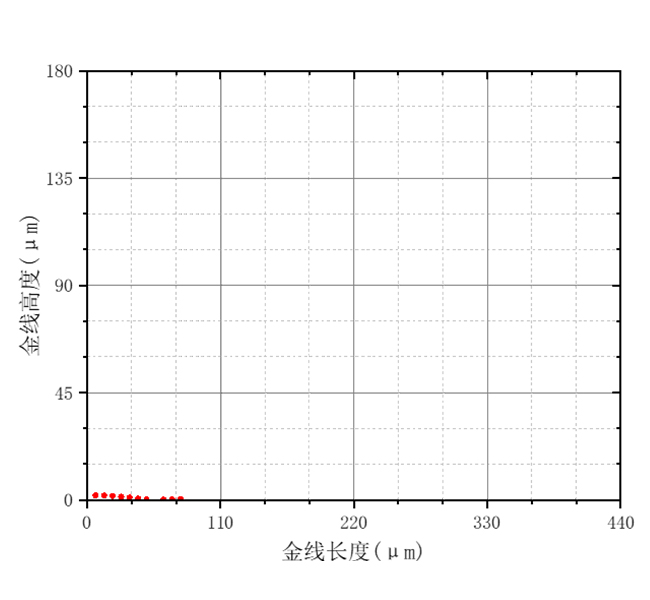

漏線--金線缺失

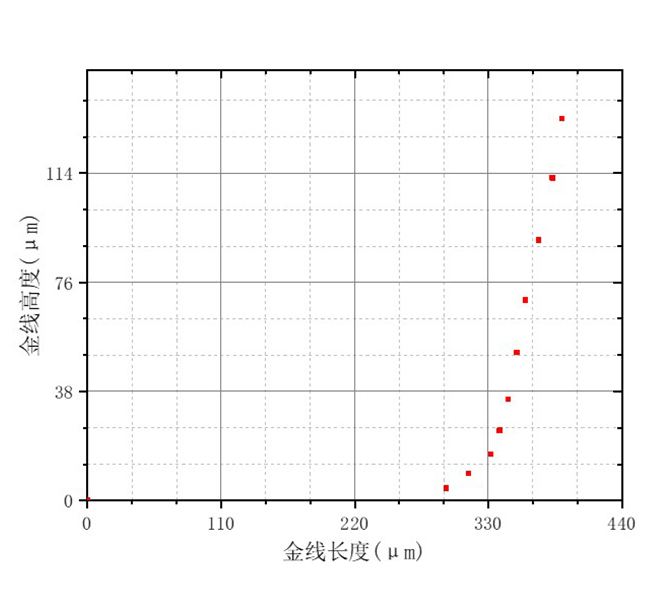

斷線--金線斷裂


墮線--金線輪廓低于正常高度

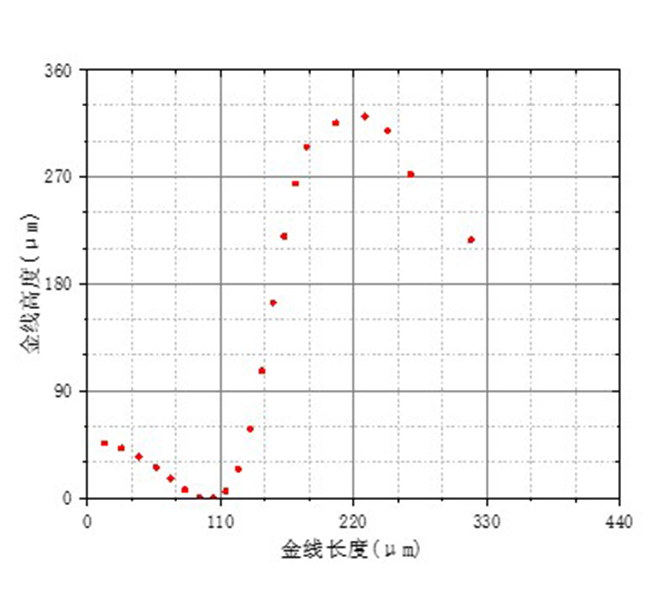

腳起--金線輪廓超過正常高度

上述的金線輪廓圖可以清晰的觀測出芯片金線存在的各種問題。奕目科技是國內唯一一家檢測技術可以達到從多個視角來觀察金線三維信息的公司。VOMMA光場相機憑借其獨特的單次拍攝、多重聚焦、多重視角、三維成像技術來檢測金線輪廓，粗細，高度是否達到芯片的合格要求，大大節省了檢測環節的時間成本，人力成本，在芯片檢測行業內具有極大的發展?jié)摿Α?/span>
